【3級ガソリン解説】令和7年度第1回 ［問題8 フィルタのバイパス・バルブの開閉］実施日：令和7年10月5日
hanabi
分かりやすくお伝えするため、要約により構成しています。
覚えやすさを優先しているため、独自の解釈があったり言葉足らずの部分もあるかと思いますが、試験に合格することを第一の目標としているためご理解ください。
正式な試験問題と解答は、日本自動車整備振興会連合会のホームぺージよりご確認ください。
【問題】
カートリッジ式オイル・フィルタのバイパス・バルブが開くときの記述問題です。
正しい選択肢を選びます。
(1)フィルタのエレメント入口の圧力が規定値を超えたとき
(2)オイルの圧力が規定値以下になったとき
(3)フィルタ出口側の圧力が入口側の圧力以上になったとき
(4)オイル・ストレーナが目詰まりしたとき

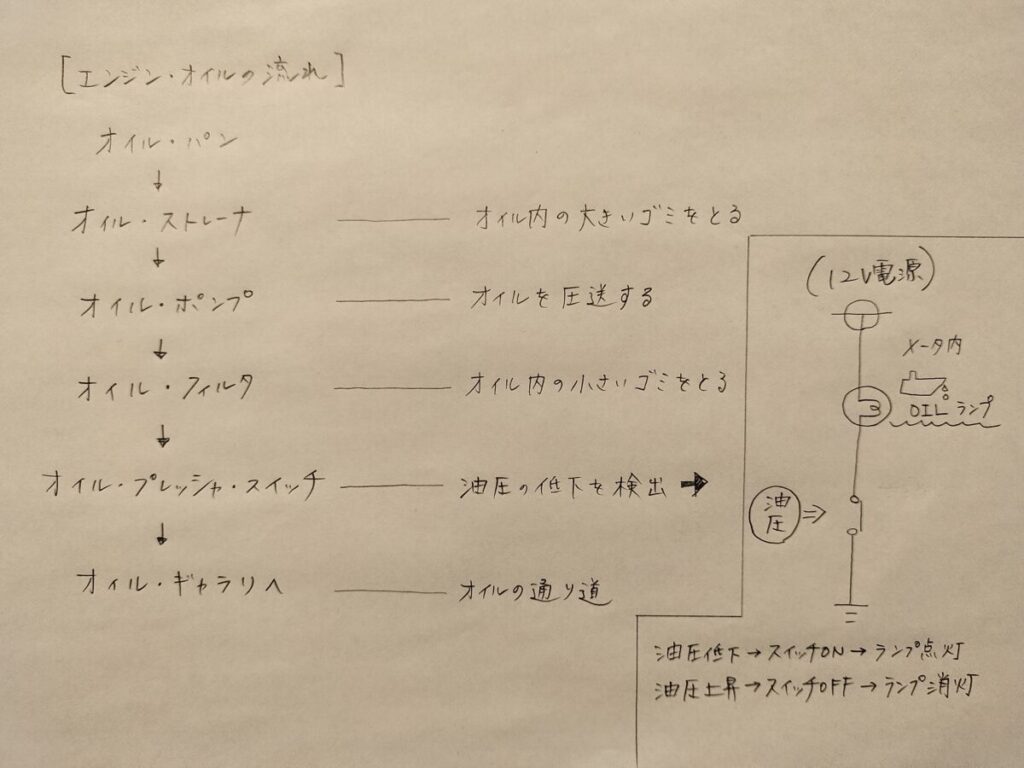

エンジン・オイルは、ストレーナとフィルタでオイル内のゴミを取られ、オイル・ギャラリへと進んでいきます。
オイルの経路内には、油圧異常を検出するオイル・プレッシャ・スイッチが取り付けられ、油圧が低下したときやIG ON時にメータ内のオイル・ランプを点灯させます。
オイル・フィルタの中にはエレメント（ろ紙）が入っており、オイルを通すことで小さいゴミを取っています。

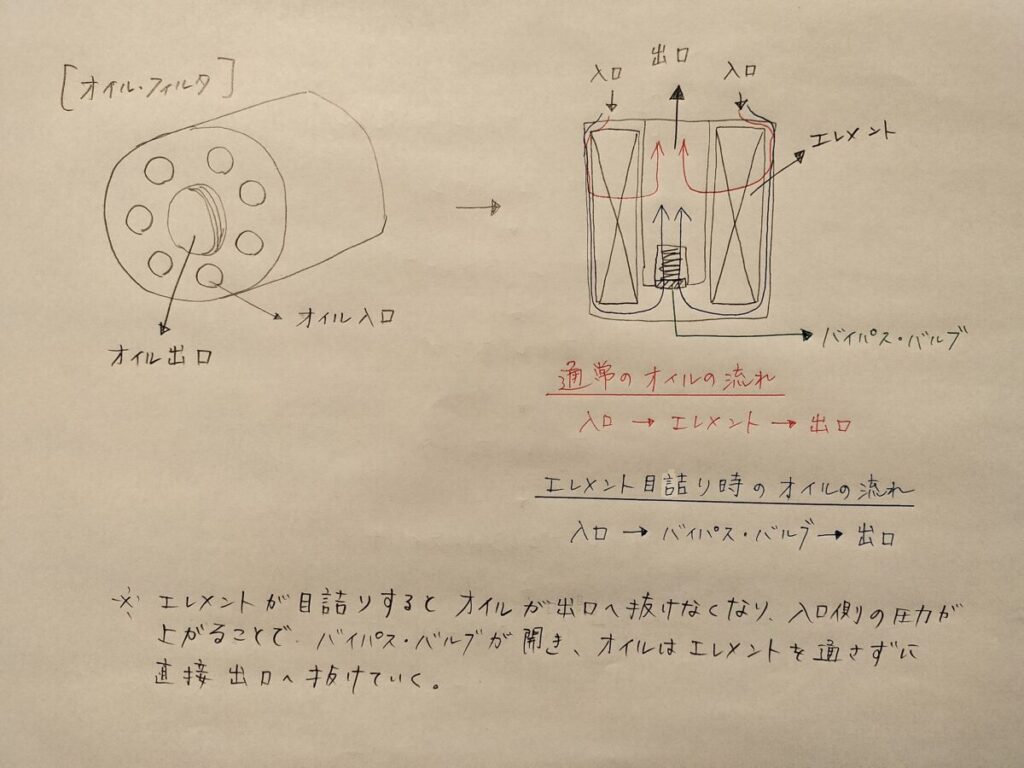

フィルタが交換されていないなどでエレメントが詰まると、オイルが抜けなくなり入口側の圧力が上がります。
入口側の圧力が出口側の圧力より一定以上高くなると、バイパス・バルブを押さえているスプリングを押し縮め、バイパス・バルブが開き、エレメントを通さずバイパス・バルブからオイルを通します。
エレメントを通さないことで小さいゴミは取れませんが、オイルが通れないことによる潤滑不良を起こさないように考えられたバイパス通路です。
(1)について
エレメントが目詰まりするとオイルの抜けが悪くなることで、入口側の圧力が上昇します。
(2)について
オイル・ポンプはエンジンにより駆動されているため、エンジン回転が上がるとポンプの回転も上がります。
回転上昇によってオイルの圧送圧力が必要以上に高くならないよう、ポンプの圧送圧力が規定値以上になったときに開くリリーフ・バルブが付いています。
(3)について
バイパス・バルブが開くのは、入口側の圧力が規定値を超えたときです。
(4)について
ストレーナが目詰まりした場合は、オイルの通りが悪くなり油圧が低下することで、メータ内のオイル・ランプが点灯するようになっています。
覚え方のポイント
エレメントが目詰まりすると入口側の圧力が上がる。
バイパス・バルブとリリーフ・バルブの勘違いに注意。
【正解】（1）
【hanabiの現場メモ】
オイル・フィルタの交換は、エンジン・オイル交換と同時、または、オイルを2回交換するごとに1回が一般的です。
目立たない部品ですが、交換を怠っていると小さいゴミが残ったままオイルが循環し、様々な箇所の故障リスクにつながりますので、定期的に交換することが大切です。
