【2級ガソリン】令和7年度第1回　実施日：令和7年10月5日　No.9

1. 特定のシリンダを〇〇（例：圧縮上死点）にするには、クランクを○○°回さないといけないか？
2. クランクを〇〇°回したときに、○番のシリンダはどの状態（例：排気上死点）か？
3. 上記1もしくは2に加え、バルブ・クリアランスの測定可否を問う問題。

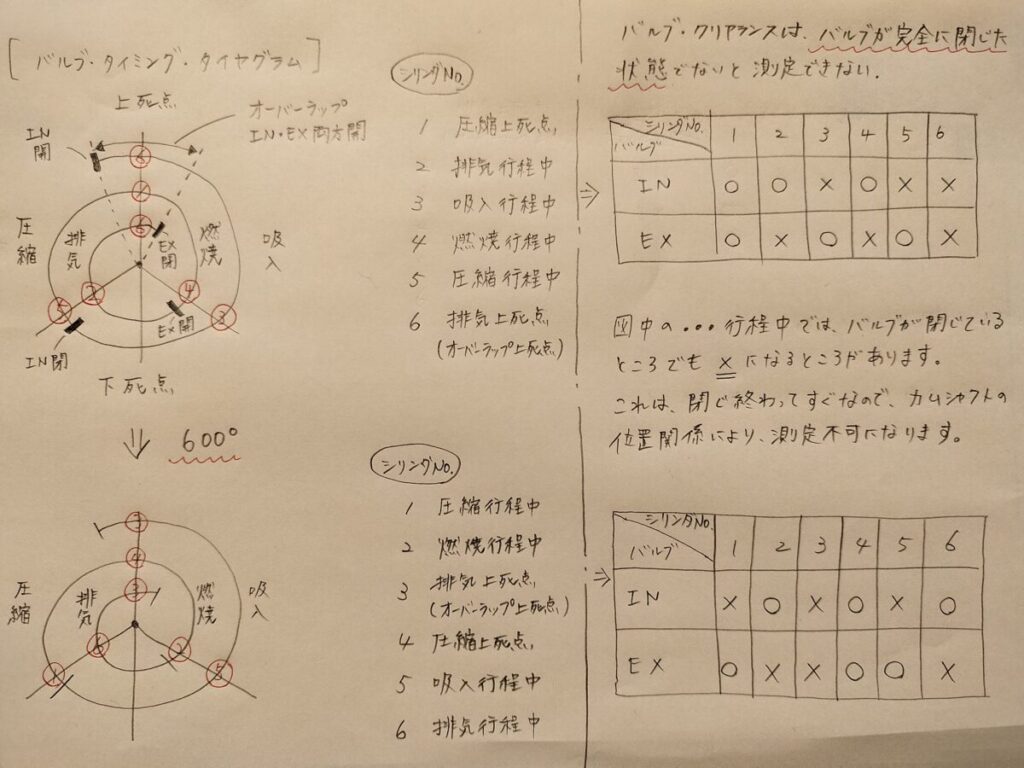

ダイヤグラムは右回り。
ダイヤグラムにシリンダ番号を入れていくときは、点火順序の順に左回りに入れていく。

排気上死点（オーバーラップ上死点）のみ、2か所に同じシリンダ番号が入る。（排気上死点＝吸入が始まるところだから）

問題の初期状態のダイヤグラムと、クランク回転後のダイヤグラムの二つを書く。

同軸上のクランク・ピン部分の数字は、必ず“足して7”になる。

バルブ・クリアランスはカムの状態を見ながら測定するため、ダイヤグラムなどを意識することはないですが、エンジンの動きを知るうえでの筆記問題ということで、ぜひ覚えておきましょう。
